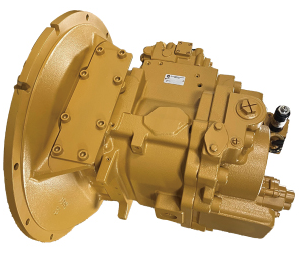

Гидравлический насос CAT336D2

Максимальный рабочий объём: 212 см³/об

Номинальное давление: 32,4 мПа

Максимальное давление: 37,3 мПа

Номинальная частота вращения: 2100 об/мин

Выходной поток: 2 × 318 л/мин

Число зубьев главного вала: 23

Применяемость: 36,5 тонн

Гидравлический насос CAT336D2 представляет собой сдвоенный аксиально-поршневой агрегат с регулируемой подачей, выполненный по схеме "насос-двойник" с общим приводным валом. Данный узел является сердцем гидросистемы экскаватора и обеспечивает раздельные потоки рабочей жидкости для левого и правого контуров хода, а также для поворотного механизма и рабочего оборудования (стрела, рукоять, ковш). Конструкция базируется на поворотной шайбе, угол наклона которой изменяется пропорционально нагрузке благодаря системе негативной (отрицательной) регулировки с гидравлическим сервоуправлением. Это позволяет автоматически снижать рабочий объём при превышении заданного давления, защищая двигатель от перегрузок и обеспечивая плавное совмещение операций (т.н. "Power Mode" и "Economy Mode").

Корпус насоса отлит из высокопрочного чугуна с шариковым приработанным торцом, что гарантирует минимальные внутренние утечки даже после 10 000 моточасов. В конструкции применены семипоршневые роторные группы с керамико-металлическими парами трения, устойчивыми к работе на маслах вязкостью ISO VG 46 при температурах от –20°C до +100°C. Главный вал имеет усиленные шлицы с антифрикционным покрытием, рассчитанные на пиковый крутящий момент до 980 Н·м. Регулировочный клапан (регулятор потока) встроен в верхнюю крышку и оснащён винтами ограничения максимального давления, что позволяет перенастраивать насос под различные навесные орудия (гидромолоты, ножницы, рыхлители). Насос не требует снятия с машины для регулировки производительности – все настройки производятся через тестовые порты без демонтажа трубопроводов.

Особенность данной модели – интегрированный пилотный насос-шестерня на задней крышке, который питает контур управления (давление 4,2 мПа) и систему смазки подшипников качения. Выходной поток разделён пропорционально 50/50, но при необходимости один контур может блокироваться для полного перераспределения мощности на один борт или гидромолот. Ресурс насоса при соблюдении регламента замены фильтра (10 мкм абсолютная тонкость) составляет не менее 12 000 моточасов до первой капитальной замены роторной пары.

Совместимость: данный насос штатно устанавливается на гусеничные экскаваторы Caterpillar 336D2, 336D2 L, 336E, 336F, а также применяется на экскаваторах-погрузчиках Cat 432F, бульдозерах Cat D6T (в модификации с гидравлическим приводом вентилятора), колёсных погрузчиках Cat 966H, 972H (в качестве насоса дополнительной секции) и автогрейдерах Cat 14M, 16M (при установке системы тягового усилия). Унифицирован с машинами серии D2 (все модели до 40 тонн) и частично взаимозаменяем с насосами на экскаваторах Komatsu PC360-8, Hitachi ZX350-6, Volvo EC360DL
