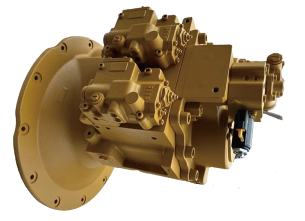

Гидравлический насос CAT336D

Максимальный рабочий объём: 2 × 180 см³/об

Номинальное давление: 34,3 мПа

Максимальное давление: 37,3 мПа

Номинальная частота вращения: 2000 об/мин

Выходной поток: 2 × 320 л/мин

Число зубьев главного вала: 17

Применяемость: 36 тонн

Гидравлический насос экскаватора CAT 336D представляет собой сдвоенный аксиально-поршневой агрегат с наклонным диском, конструктивно объединяющий две секции в едином корпусе. Это сердце гидравлической системы машины, обеспечивающее питание всех рабочих контуров — ходовой части, поворотной платформы, стрелы, рукояти и ковша. Благодаря рабочему объёму 180 см³ на каждую секцию и суммарной подаче до 640 литров в минуту при номинальных 2000 об/мин насос способен развивать усилие копания на уровне современных машин 36-тонного класса даже в самых тяжёлых грунтах категории IV–V.

Конструкция насоса базируется на проверенной временем технологии с плавающим поршневым блоком и гидравлической балансировкой торцевого распределителя, что минимизирует утечки и обеспечивает стабильную работу при высоких пиковых нагрузках. Номинальное давление в 34,3 МПа (350 кгс/см²) выдерживается продолжительное время, а максимальное давление в 37,3 МПа активируется автоматически через систему Power Boost при превышении сопротивления копания, позволяя завершить наиболее сложные операции без сброса нагрузки. При этом система автоматического регулирования мощности (на основе давления нагрузки) ограничивает поглощение мощности двигателя, предотвращая его "захлебывание" на пиках крутящего момента, что особенно важно при совместной работе двух насосов и насоса поворота.

Главный вал насоса оснащён шлицевым соединением с 17 зубьями (стандарт SAE B), которое напрямую стыкуется с раздаточной коробкой дизельного двигателя C9.3 Acert. Все вращающиеся пары выполнены из закалённой цементируемой стали с высокой износостойкостью, а корпус усилен рёбрами жёсткости для гашения вибраций в диапазоне рабочих оборотов. Выходной поток регулируется двумя независимыми регуляторами мощности и отрицательной обратной связью по давлению, что позволяет оптимально распределять поток между правой и левой гусеницей при поворотах, а также мгновенно перенаправлять объём с хода на рабочие гидроцилиндры.

Особое внимание уделено системе фильтрации: всасывающая магистраль оснащена крупноячеистым сетчатым фильтром, а сливная линия — полнопоточным тонким фильтром с байпасным клапаном, что гарантирует ресурс насоса не менее 10 000 моточасов при соблюдении интервалов замены масла (не реже 2000 часов). Торцевые уплотнения вала выполнены из фтористого каучука (FKM), устойчивого к высоким температурам масла до 115°C. Монтажные размеры унифицированы с посадочным фланцем SAE C (4-болтовое крепление), что стандартно для машин этого весового диапазона. В целом насос CAT 336D демонстрирует исключительную топливную эффективность за счёт снижения потерь на дросселирование и оптимизированной кривой мощности, позволяя сократить расход топлива до 8% по сравнению с предыдущим поколением D-серии.

Совместимость:
Данный насосный агрегат (в сборе) устанавливается исключительно на гусеничные экскаваторы Caterpillar 336D, 336D L, 336D LN, 336D2, 336D2 L, а также на модификации 336E (ранние выпуски с двигателем C9.3)
