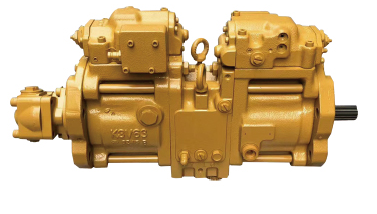

Гидравлический насос CAT312B

Максимальный рабочий объём: 71,2 см³/об

Номинальное давление: 28,0 мПа

Максимальное давление: 34,3 мПа
Номинальная частота вращения: 2100 об/мин

Выходной поток: 149,5 л/мин (при 2100 об/мин)

Число зубьев главного вала: 13

Применяемость: 12,0 – 13,5 тонн

Гидравлический насос экскаватора CAT312B представляет собой аксиально-поршневую роторную группу с регулируемым рабочим объемом, выполненную по схеме «наклонная шайба». Данный агрегат является сердцем гидросистемы закрытого типа (Closed Loop) для привода гусеничного хода, а в некоторых модификациях — и для системы поворота платформы. Конструкция насоса базируется на проверенной временем плавающей гильзе и сферических поршнях, что обеспечивает высокую устойчивость к гидроударам и перепадам температуры рабочей жидкости.

Основная особенность этой модели — встроенный сервопоршень управления производительностью, который автоматически изменяет угол наклона шайбы в зависимости от нагрузки на исполнительные механизмы. Благодаря этому достигается оптимальное соотношение «скорость — тяговое усилие» при копании и передвижении. Номинальное давление в 28 МПа обеспечивает стабильную работу в тяжелых грунтах, а пиковое (максимальное) давление в 34,3 МПа защищено предохранительными клапанами и рассчитано на кратковременные перегрузки при заклинивании гусениц.

Насос имеет чугунный корпус с усиленными ребрами жесткости, что снижает уровень вибрации и продлевает ресурс подшипников качения. Смазка подшипникового узла осуществляется за счет циркуляции самого масла через внутренние каналы, что исключает необходимость отдельного пресс-масленки. Вал насоса выполнен из хромоникелевой стали с цементированными шлицами (13 зубьев), стойкими к истиранию при высоких крутящих моментах. Номинальная частота вращения 2100 об/мин является оптимальной для дизельного двигателя 3064T, обеспечивая расчетный выходной поток около 150 л/мин, которого достаточно для синхронного движения обеих гусениц с максимальной скоростью до 5,5 км/ч.

Маслостойкие уплотнения (фторкаучук FKM) гарантируют герметичность в диапазоне температур от -20°C до +100°C. Регулировка производительности осуществляется пропорционально давлению пилотной линии, что дает оператору плавное управление рычагами без рывков. Ресурс насоса до первого капитального ремонта составляет не менее 8000 моточасов при условии использования фирменного масла CAT DEO и фильтрации 10 мкм.

Совместимость:
Данная гидравлическая насосная секция устанавливается на гусеничные экскаваторы Caterpillar 312, 312B, 312B L, 313B, а также на колесные экскаваторы CAT W312B; применяется в системах хода бульдозеров CAT D3G, D4G, погрузчиков CAT IT28G, экскаваторов-погрузчиков CAT 416C, 426C, 428C и на некоторых моделях грейдеров CAT 120H
