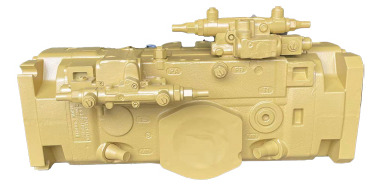

Гидравлический насос CAT374F

Максимальный рабочий объём: 2 × 223 см³/об

Номинальное давление: 34,3 мПа

Максимальное давление: 37,3 мПа

Номинальная частота вращения: 1800 об/мин

Выходной поток: 2 × 402 л/мин

Число зубьев главного вала: 17

Применяемость: 70–75 тонн

Гидравлический насос экскаватора CAT374F представляет собой высокопроизводительную насосную группу аксиально-поршневого типа с наклонным диском, разработанную специально для работы в условиях непрерывных тяжелых нагрузок. Данный узел является сердцем гидросистемы машины и состоит из двух основных регулируемых насосов, объединённых общим корпусом и приводным валом, что обеспечивает синхронную подачу рабочей жидкости в правую и левую гидравлические цепи хода, поворота платформы и рабочие гидроцилиндры стрелы, рукояти и ковша. Конструкция насоса базируется на проверенной временем платформе Caterpillar, где особое внимание уделено ресурсу подшипникового узла и узла поршневого блока, которые рассчитаны на 12000 моточасов до первого капитального ремонта при соблюдении регламента обслуживания.

Основным преимуществом данного насоса является система электронного регулирования мощности с отрицательным управлением (negative flow control), которая позволяет автоматически снижать рабочий объём при уменьшении потребности в потоке, обеспечивая экономию топлива до 8–12% по сравнению с предыдущими сериями. Номинальное давление в 34,3 МПа поддерживается постоянно в рабочем диапазоне, а при пиковых нагрузках, например, при подъеме максимального груза или в режиме тяжелого копания, система позволяет кратковременное повышение до 37,3 МПа за счёт гидравлической компенсации без риска разрушения деталей. Суммарный выходной поток в 804 литра в минуту достигается при номинальных 1800 об/мин вала двигателя, что обеспечивает высокую скорость рабочих операций — цикл копания у CAT374F занимает не более 18 секунд в стандартных условиях.

Рабочий объём каждого из двух основных насосов составляет 223 см³ за один оборот, и эта геометрия подобрана таким образом, чтобы обеспечить оптимальный баланс между усилием на рабочем органе (до 410 кН на ковше) и скоростью перемещения гидроцилиндров. Шлицевой главный вал с 17 зубьями имеет усиленное термообработанное покрытие, что исключает проворот и износ ступицы даже при резких знакопеременных нагрузках. Насосная группа оснащена встроенным пилотным насосом с фиксированным рабочим объёмом 15 см³/об, который питает контуры управления золотниками распределителя и систему приоритетов. Важной конструктивной особенностью является использование фильтра на всасывающей линии и системы непрерывного слива дренажных масел, что предотвращает кавитацию и поддерживает чистоту рабочей жидкости на уровне ISO 18/15/13. Все уплотнения выполнены из нитрилового каучука с фторопластовым покрытием, устойчивым к температурным перепадам от -40°C до +100°C. В зависимости от настройки, насос автоматически изменяет подачу от 0 до 402 л/мин на каждый насос, что позволяет эффективно использовать мощность двигателя C18 (343 кВт) без перегрузки — максимальный потребляемый крутящий момент ограничен 2100 Н·м. Данная модель отличается модульной конструкцией: крышки, распределительные диски и поршневые пары взаимозаменяемы с насосами серий 350 и 390, что упрощает ремонт в полевых условиях.

Совместимость: гидравлическая насосная группа CAT374F (аналогичная группе Cat 374) унифицирована и устанавливается исключительно на гусеничные гидравлические экскаваторы Caterpillar моделей 374, 374F L, 374D, а также на варианты 374F L с увеличенной стрелой (MB). Несовместима с погрузчиками, бульдозерами, грейдерами и колесными экскаваторами других марок (Komatsu, Hitachi, Volvo, Liebherr)
