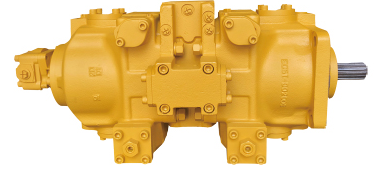

Гидравлический насос CAT320B

Максимальный рабочий объём: 112 см³/об

Номинальное давление: 34.3 мПа

Максимальное давление: 37.3 мПа

Номинальная частота вращения: 2100 об/мин

Выходной поток: 2 × 235 л/мин

Число зубьев главного вала: 17

Применяемость: 30–35 тонн

Гидравлический насос CAT320B представляет собой высокопроизводительный аксиально-поршневой насос с наклонным диском, разработанный специально для тяжелых условий эксплуатации горнодобывающей и строительной техники. Данная модель, известная также под заводским индексом K3V112DT, является эталоном надежности в своем классе и устанавливается на гусеничные экскаваторы второго-третьего размерного ряда.

Конструктивно насос выполнен по сдвоенной схеме (две секции в одном корпусе), что позволяет обеспечивать независимую подачу рабочей жидкости в левую и правую гусеничные цепи, а также питать гидромоторы поворота платформы и рабочие гидроцилиндры. Рабочий объем 112 см³/об обеспечивает оптимальный баланс между скоростью рабочих операций и тяговым усилием. Номинальное давление в 34.3 МПа гарантирует стабильную работу при стандартных нагрузках, а максимальное давление 37.3 МПа служит защитным порогом для кратковременных пиковых перегрузок, возникающих при резании плотных грунтов или подъеме тяжелых грузов.

Особое внимание в конструкции уделено системе регулирования мощности. Насос оснащен гидравлическим регулятором суммарной мощности (система «мощность насоса»), которая автоматически ограничивает крутящий момент на валу при увеличении нагрузки, предотвращая остановку дизельного двигателя. Это реализовано за счет комбинации рычажного механизма и плунжерных сервоцилиндров, управляющих углом наклона шайбы. Помимо этого, встроенный регулятор потока обеспечивает приоритетное питание поворота платформы при совмещении операций, что критически повышает производительность цикла копания.

Техническое обслуживание насоса CAT320B упрощено благодаря съемным крышкам для доступа к клапанной плите и возможности замены уплотнений без полной разборки всего агрегата. Высокое качество материалов подшипникового узла и цементированных стальных поршней обеспечивает ресурс работы до 8000–10000 моточасов при соблюдении чистоты масла (ISO 4406 не хуже 18/16/13). Выходной поток 235 л/мин на каждую секцию позволяет развивать скорость движения гусениц до 5.5 км/ч и обеспечивать цикл подъема стрелы за 4.5–5 секунд. Шлицевой вал с 17 зубьями стандарта DIN обеспечивает надежное соединение с насосной муфтой дизеля Caterpillar 3066T, компенсируя незначительные соосные отклонения. Данный насос является прямым аналогом для моделей, выпущенных как в США, так и в Японии (серия K3V).

Совместимость:
Гидравлический насос CAT320B устанавливается на гусеничные экскаваторы Caterpillar 320B, 320BL, 320BLN, 322B, 325B, а также на их модификации с удлиненной стрелой (LC); кроме того, данный агрегат совместим с экскаваторами-погрузчиками Caterpillar 446B, 446C, бульдозерами D6R, D7R (в системах гидроуправления), колесными погрузчиками 950G, 962G, грейдерами 140H, а также применяется в качестве опциональной замены на технике Komatsu (PC200-7, PC220-7), Hitachi (ZX200, ZX240) и Hyundai (R210, R220)
