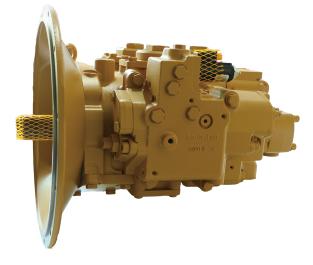

Гидравлический насос CAT320C

Максимальный рабочий объём: 72,9 см³/об

Номинальное давление: 31,4 мПа (314 бар)

Максимальное давление: 34,3 мПа (343 бар)

Номинальная частота вращения: 2000 об/мин (при максимальной мощности двигателя 3066 DIT)

Выходной поток: 2 × 224 л/мин (суммарная подача двух секций при 2000 об/мин и полном ходе поршней)

Число зубьев главного вала: 23

Применяемость: 20 тонн

Гидравлический насос экскаватора CAT320C представляет собой сдвоенный аксиально-поршневой агрегат с косой шайбой регулируемого типа, разработанный инженерами Caterpillar для обеспечения высокой производительности в самых тяжелых условиях эксплуатации. Данный насос конструктивно объединяет две основные секции, работающие параллельно, что позволяет реализовать систему независимого потока рабочей жидкости для поворота платформы, ходовой части и рабочих гидроцилиндров стрелы, рукояти и ковша. Главной особенностью этого насоса является система негативного регулирования потока (Negative Flow Control), которая минимизирует потери мощности на холостом ходу и обеспечивает плавное нарастание давления при увеличении нагрузки на рабочем оборудовании.

Рабочий объем каждой секции динамически изменяется в диапазоне от 0 до 72,9 см³/об за счет наклона шайбы, управляемой сервопоршнями. Это означает, что при номинальной частоте вращения коленчатого вала двигателя (2000 об/мин) насос способен выдать суммарный расход до 448 литров в минуту, что является эталонным показателем для машин массой 20 тонн. Номинальное рабочее давление в 31,4 МПа выбрано как оптимальный баланс между усилием на рабочем органе и ресурсом внутренних деталей — распределительного диска, поршней и блока цилиндров. При пиковых нагрузках, например, при подъеме тяжелого грунта или глубоком резании, система автоматически ограничивает давление на уровне 34,3 МПа через переливной клапан, предотвращая разрушение гидромотора и трубопроводов высокого давления.

Корпус насоса выполнен из высокопрочного чугуна с ребрами охлаждения, а все трущиеся пары имеют алмазоподобное покрытие, увеличивающее ресурс до 8000–10000 моточасов при условии своевременной замены фильтра и масла ISO VG 46. Приводной вал имеет шлицевое соединение с 23 зубьями, которое напрямую стыкуется с демпферной муфтой маховика двигателя, что исключает осевые биения и снижает вибрацию на высоких оборотах. Помимо двух основных секций, в конструкцию насоса интегрирована шестеренчатая секция подпитки объемом 10 см³/об, которая подает масло в гидробак и поддерживает давление в контуре управления на уровне 2,5 МПа.

Охлаждение и смазка внутренних полостей происходят за счет циркуляции рабочей жидкости, поэтому критически важно использовать только оригинальные фильтры тонкой очистки Cat 1R-1807. Насос оснащен датчиками давления на выходе каждой секции, которые передают сигналы в электронный блок управления двигателем, позволяя автоматически корректировать обороты при резком увеличении нагрузки, что снижает расход топлива до 15% по сравнению с машинами предыдущего поколения. Регулировочные винты холостого хода и максимального тока расположены на сервоблоке с тыльной стороны, доступ к ним открыт только после снятия защитного кожуха, что предотвращает несанкционированное вмешательство.

СОВМЕСТИМОСТЬ:
Данный тип насоса (с характеристиками 72,9 см³/об и давлением 34,3 МПа) устанавливается исключительно на гусеничные экскаваторы Caterpillar моделей CAT 320C, CAT 320С L, CAT 320С U и CAT 322C, а также на некоторые модификации лесозаготовительных процессоров CAT 320C FM и экскаваторов-разрушителей с гидромолотом; не применяется на погрузчиках, бульдозерах или грейдерах ввиду иной схемы гидрораспределения, за исключением универсальных колесных экскаваторов CAT M318C и M320C
