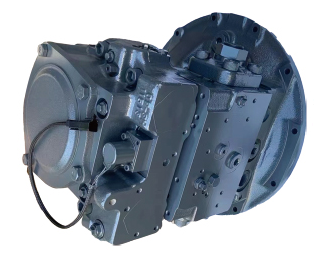

Гидравлический насос PC160-7

Максимальный рабочий объём: 2 × 64,8 см³/об

Номинальное давление: 31,4 мПа

Максимальное давление: 34,3 мПа

Номинальная частота вращения: 2 100 об/мин

Выходной поток: 2 × 136 л/мин

Число зубьев главного вала: 17

Применяемость: 16 тонн

Гидравлический насос PC160-7 представляет собой сдвоенный аксиально-поршневой агрегат с наклонным диском, выполненный по схеме «тандем». Конструкция объединяет две секции насоса с общим приводным валом, что обеспечивает независимую подачу рабочей жидкости в правый и левый контуры хода, а также в систему поворота платформы и рабочее оборудование. Благодаря рабочему объёму 64,8 см³ на секцию, насос способен развивать суммарную производительность до 272 литров в минуту, что полностью перекрывает гидравлические потребности экскаватора массой 16 тонн при интенсивных земляных работах.

Номинальное давление 31,4 МПа является расчётной точкой максимальной эффективности насоса — именно при этом значении обеспечивается оптимальный КПД (около 91–93%) и минимальный износ торцевой пары «поршень-гильза». Пиковое давление 34,3 МПа активируется только в режиме перегрузки (форсирование) при помощи регулятора мощности, который ограничивает момент на валу, предотвращая остановку двигателя SAA6D102E. Это критично для защиты гидромоторов хода и поворота от гидроударов при резком стопорении.

Особенностью данного насоса является встроенный сервопривод с регулятором мощности (типа «нейтральный круг»), который автоматически снижает подачу при росте давления, поддерживая постоянную потребляемую мощность. Это позволяет эффективно использовать всю мощность дизеля без риска перегрузки. Главный вал имеет 17 шлицев, что полностью соответствует посадочному месту раздаточной коробки экскаватора. Уплотнения вала выполнены из фторкаучука (FKM), устойчивого к высокотемпературному вспениванию масла ISO VG 46.

Насос конструктивно унифицирован с оригинальными узлами Komatsu и подходит для установки как на машины ранних выпусков (с механическим управлением), так и на версии с электронным контроллером (при условии сохранения датчика давления). Все посадочные отверстия под болты М10 и М12 расположены строго по чертежу 708-2L-00560, что гарантирует монтаж без доработки фланцев. Ресурс качественного ремкомплекта (с упорными шайбами из бронзографита) составляет не менее 8 000 моточасов при соблюдении фильтрации 10 микрон.

Совместимость: насос PC160-7 устанавливается на гусеничные экскаваторы Komatsu PC130-7, PC160-7, PC180-6, PC200-6 (с адаптером), а также на колесные экскаваторы Komatsu PW160-7, погрузчики WA320-5 (при замене насоса хода), бульдозеры D65EX-12 (в системе пилотного управления), экскаваторы-погрузчики JCB 3CX (с переходной плитой), Hitachi ZX130, ZX160, Caterpillar 312D, 315D (как бюджетный аналог), грейдеры GD655-5 и фронтальные погрузчики ZL50
