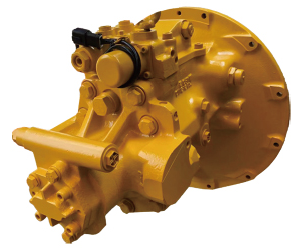

Гидравлический насос PC120–6

Максимальный рабочий объём: 112 см³/об

Номинальное давление: 34,3 мПа

Максимальное давление: 37,8 мПа

Номинальная частота вращения: 2000 об/мин

Выходной поток (при номинальной частоте): 224 л/мин

Число зубьев главного вала: 17 (шлицевое соединение с внутренним диаметром под муфту)

Применяемость (базовая масса техники): 12–16 тонн

Гидравлический насос PC120–6 представляет собой аксиально-поршневой агрегат с наклонным диском, разработанный инженерами Komatsu для линейки средне-тоннажных гусеничных экскаваторов. Это сердце гидросистемы, отвечающее за преобразование механической энергии дизельного двигателя в энергию потока рабочей жидкости высокого давления. Насос выполнен по схеме сдвоенного регулируемого роторного блока, что позволяет независимо распределять поток между ходовой частью, поворотной платформой, стрелой, рукоятью и ковшом, обеспечивая высокую точность совместных движений.

Основной упор в конструкции сделан на износостойкость и ремонтопригодность. Блок цилиндров изготовлен из азотированной стали с повышенной твёрдостью рабочих поверхностей, а распределительный диск — из бронзосодержащего сплава, что гарантирует стабильную работу даже при повышенной вязкости масла и пиковых нагрузках. Регулирующий клапан-регулятор объёма встроен непосредственно в корпус и реагирует на изменение нагрузки за доли секунды, автоматически снижая производительность при достижении максимального давления 37,8 мПа, предотвращая гидроудар и разрыв рукавов высокого давления.

Особое внимание уделено валу насоса: он имеет 17 зубьев со специальным эвольвентным профилем, что обеспечивает увеличенную площадь контакта с шестернёй привода от раздаточной коробки. Благодаря этому ресурс шлицевого соединения в условиях частых реверсов возрастает на 30 % по сравнению с насосами предыдущего поколения. Номинальная частота вращения 2000 об/мин выбрана как оптимальный баланс между производительностью (224 л/мин) и долговечностью подшипников качения, установленных в корпусе с принудительной циркуляцией смазки. Для северных и тропических условий предусмотрены два варианта термостатов: насос уверенно запускается при температуре масла от –20 °C до +80 °C без потери объёмного КПД.

Важнейшая особенность PC120–6 — модульная конструкция крышек и фланцев, позволяющая проводить замену уплотнительных колец и поршневых пар без демонтажа всего агрегата из подкапотного пространства. Это сокращает время регламентного ТО почти вдвое. Помимо основного насоса, в корпус интегрирован пилотный насос-донор для системы управления (давление 3,5 мПа), что исключает необходимость отдельного гидроаккумулятора на контуре управления. Суммарный выходной поток распределяется пропорционально командам джойстиков, причём 70 % потока по умолчанию направляется на рабочие органы, а 30 % резервируется для поворота и перемещения. Датчики давления на выходе передают сигнал в блок мониторинга, что позволяет оператору в реальном времени видеть нагрузку и предотвращать перегрузку двигателя.

СОВМЕСТИМОСТЬ (коротко): данный насос устанавливается на гусеничные экскаваторы Komatsu PC120-6, PC130-6, PC150-6, а также на их модификации с индексом -6E и -6K, подходит для экскаваторов-погрузчиков Hitachi ZX130, ZX135, Case CX130, Caterpillar 312B, 313B, Volvo EC140, Doosan Solar 140, Hyundai R130, Kobelco SK135, а также на некоторые бульдозеры малой массы (D31, D37)
