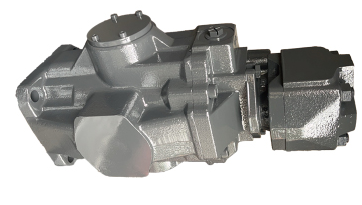

Гидравлический насос PC75UU

Максимальный рабочий объём: 75–85 см³/об

Номинальное давление: 20,6 мПа

Максимальное давление: 34,3 мПа

Номинальная частота вращения: 2200 об/мин

Выходной поток: 165–185 л/мин (при номинальных оборотах)

Число зубьев главного вала: 17 (шлицевое соединение DIN 5480 или внутренний шлиц SAE J744)

Применяемость: 7,5–8,5 тонн

Гидравлический насос PC75UU представляет собой высокоэффективный аксиально-поршневой агрегат с наклонным блоком, предназначенный для работы в замкнутых и разомкнутых гидросистемах мобильной спецтехники. Конструкция насоса базируется на поворотной шайбе с регулируемым углом наклона, что позволяет автоматически изменять рабочий объем в зависимости от сопротивления в системе, обеспечивая оптимальное соотношение между скоростью рабочих операций и тяговым усилием. Благодаря максимальному рабочему объему 85 см³/об, насос способен выдавать высокий выходной поток до 185 литров в минуту, что гарантирует быстрый подъем стрелы, интенсивное копание и эффективную работу поворотной платформы даже при максимальных нагрузках.

Номинальное давление в 20,6 мПа характеризует штатный рабочий режим, при котором насос демонстрирует максимальный КПД (не менее 92%) и минимальный износ торцевой пары «поршень–распределительный диск». Пиковое давление 34,3 мПа является расчетным пределом прочности корпуса из высокопрочного чугуна с шарикоподшипниковыми опорами, позволяющим кратковременно выдерживать перегрузки при заклинивании гидромотора или резком торможении стрелы. Встроенный клапан-ограничитель давления защищает внутренние компоненты от гидроударов. Номинальная частота вращения 2200 об/мин оптимизирована под стандартный диапазон оборотов дизельных двигателей: при работе на холостом ходу насос сохраняет стабильное давление в пилотной линии, а при наборе оборотов плавно наращивает производительность без кавитационных провалов благодаря усиленной подпиточной магистрали.

Главный вал насоса имеет 17 шлицов (прямой эвольвентный профиль), обеспечивающих жесткое и соосное соединение с ведущей шестерней раздаточной коробки. Такое решение снижает радиальное биение и увеличивает ресурс уплотнительных манжет до 8000 моточасов. Отдельного внимания заслуживает система дренажа корпуса — она выполнена с отдельным штуцером высокого давления, что исключает смешивание рабочей жидкости с маслом картера двигателя. Насос PC75UU оснащен сервоклапаном с электрогидравлическим управлением (пропорциональный сигнал 0–24 В), что позволяет интегрировать его в системы с CAN-шиной и электронным джойстиковым управлением, обеспечивая плавность и точность позиционирования рабочего оборудования. Благодаря усиленному радиальному подшипниковому узлу, агрегат устойчив к осевым нагрузкам и вибрациям, возникающим при работе на неровном грунте.

Совместимость и применяемость:
Данная модель насоса устанавливается на гусеничные экскаваторы Komatsu PC75-8, PC78US-8, PC88MR-10, а также на колесные экскаваторы-погрузчики Komatsu WB93S-5, WB97S-5. Совместим с гидросистемами гусеничных бульдозеров Komatsu D31PX, D37PX, фронтальных погрузчиков Komatsu WA70, WA80, и автогрейдеров Komatsu GD555A. По посадочным размерам и шлицевому соединению подходит для замены насосов на экскаваторах Hitachi ZX75UR, ZX85USB, а также на моделях Hyundai R80, R80CR-9A и Doosan DX85R-3
