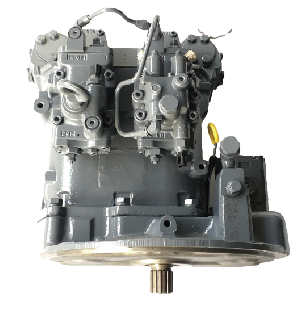

Гидравлический насос ZAX200

Максимальный рабочий объём: 2 × 112 см³/об (суммарный 224 см³/об)

Номинальное давление: 34.3 мПа

Максимальное давление: 37.8 мПа (кратковременное пиковое)

Номинальная частота вращения: 2100 об/мин

Выходной поток: 2 × 235 л/мин (суммарно 470 л/мин при номинальных оборотах)

Число зубьев главного вала: 21

Применяемость: 20 тонн

Гидравлический насос для экскаватора Hitachi ZAX200 представляет собой высокотехнологичный сдвоенный агрегат аксиально-поршневого типа с наклонным диском, предназначенный для обеспечения независимых гидравлических контуров ходовой части, стрелы, рукояти и ковша. Конструкция насоса выполнена по закрытой схеме с регулируемым рабочим объемом, что позволяет автоматически адаптировать подачу рабочей жидкости под текущую нагрузку, минимизируя потери мощности дизельного двигателя и существенно экономя топливо. Благодаря рабочему объему 112 см³ на каждую секцию, агрегат способен выдавать совокупный поток до 470 литров в минуту, что гарантирует высокую скорость рабочих операций даже при тяжелых условиях экскавации грунтов IV категории.

Основные силовые элементы насоса — это цилиндрический блок с семью поршнями в каждой секции, распределительный диск и люлька с гидравлическим сервоуправлением. Система регулирования мощности (Total Horsepower Control) предотвращает перегрузку двигателя, автоматически снижая угол наклона шайбы при достижении номинального давления 34.3 МПа. В случае резкого возрастания сопротивления (например, при подъеме перегруженного ковша или заклинивании гусеницы) срабатывает предохранительный клапан, ограничивающий пиковое давление на отметке 37.8 МПа, что защищает уплотнения и подшипники качения от гидроударов. Главный вал насоса имеет 21 шлиц, обеспечивающих надежное жесткое соединение с раздаточной коробкой или муфтой дизеля без люфтов. Корпус насоса отлит из высокопрочного чугуна с антикоррозийным покрытием, что гарантирует ресурс не менее 8000 моточасов до первого капитального ремонта при условии использования фильтров тонкой очистки (не менее 10 мкм) и масла класса HVLP 46.

Насос оснащен встроенным шестеренчатым пилотным насосом (для управления распределителями) и клапанной коробкой с быстросъемными соединениями, что упрощает диагностику давления в магистралях. Благодаря продуманной гидродинамике внутренних каналов и увеличенным впускным отверстиям, кавитационные разрушения практически исключены даже при работе на минимальных оборотах холостого хода. Данная модель отличается пониженным уровнем шума (не более 78 дБ) и стабильностью выходного потока при колебаниях вязкости масла в диапазоне температур от -20°C до +80°C.

Совместимость (коротко):
Данный насос устанавливается на гусеничные экскаваторы Hitachi ZAXIS 200, ZAXIS 210, ZAXIS 225, а также на колесные экскаваторы ZX200W, применяется в качестве замены на Kobelco SK200, Hyundai R210, Volvo EC210, Doosan DX225, Case CX210, экскаваторах-погрузчиках JCB 3CX
