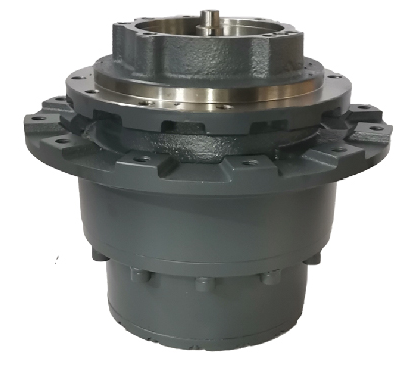

Роторный редуктор ZAX70

Максимальное рабочее давление: 350 бар (35 МПа);

Максимальный расход рабочей жидкости: до 250 л/мин;

Рекомендуемая вязкость масла: 32–46 cSt при рабочей температуре;

Рабочий диапазон температур гидравлики: от –20 °C до +80 °C;

Тип гидромотора: аксиально-поршневой

Роторный редуктор ZAX70 представляет собой высокомоментный гидравлический механизм поворотного типа, разработанный для установки на тяжелую строительную и дорожную технику. Данная модель относится к классу планетарных редукторов с двухступенчатой схемой передачи усилия, что обеспечивает исключительную надежность и плавность хода даже при экстремальных нагрузках. Основная сфера применения — механизмы вращения рабочего оборудования, включая поворотные платформы экскаваторов, системы позиционирования ковшей и роторные механизмы траншейных фрез.

Конструкция корпуса выполнена из высокопрочного чугуна с шаровидным графитом (ВЧШГ), что гарантирует устойчивость к ударным нагрузкам и вибрации. Внутренняя полость редуктора защищена от проникновения абразивных частиц системой лабиринтных уплотнений и двойных каркасных сальников, что критично при работе в условиях повышенной запыленности и загрязненности. Усиленные конические роликоподшипники выходного вала воспринимают не только крутящий момент, но и значительные радиальные и осевые усилия, возникающие при копании или фрезеровании грунта.

Планетарный механизм ZAX70 отличается пониженным уровнем шума и вибрации благодаря высокой точности зубчатого зацепления (класс точности 6 по DIN). Гидромотор, интегрированный в конструкцию, обеспечивает бесступенчатое регулирование скорости вращения в широком диапазоне, что позволяет оператору точно дозировать усилие. Специальное антифрикционное покрытие на шестернях и втулках снижает потери на трение и увеличивает ресурс работы до капитального ремонта, который составляет не менее 8000 моточасов при соблюдении регламента технического обслуживания. Эффективная система принудительной циркуляции масла внутри корпуса гарантирует постоянный отвод тепла, предотвращая перегрев и заклинивание узлов при длительной работе на максимальных оборотах. Наличие сертификатов по стандартам ISO 9001 и CE подтверждает соответствие мировым требованиям безопасности и качества.

Совместимость: ZAX70 устанавливается на экскаваторы-погрузчики JCB 3CX/4CX, Case 580N/590N, Caterpillar 432F/434F, New Holland B95B/B110B, на гусеничные экскаваторы Hitachi ZX200-ZX350, Komatsu PC200-PC350, Volvo EC220-EC300, Doosan DX225-DX300, на бульдозеры Shantui SD16/SD22 и Liebherr PR 736, на колесные погрузчики XCMG ZL50G и LiuGong 856, а также на автогрейдеры Caterpillar 140K
