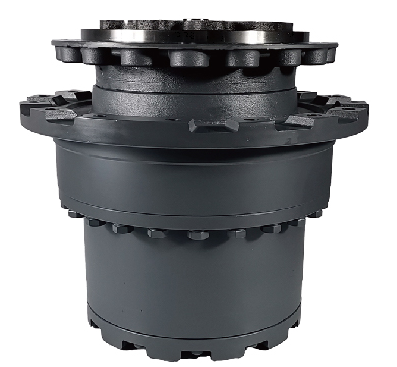

Роторный редуктор ZAX200

Номинальное рабочее давление в гидросистеме — 28 МПа (280 бар)

Максимальное допустимое давление — 32 МПа (320 бар)

Оптимальный расход рабочей жидкости — 180–220 л/мин

Рекомендуемая вязкость масла — 30–40 сСт при рабочей температуре

Рабочий диапазон температур гидравлической жидкости — от –20°C до +80°C

Тип гидромотора — аксиально-поршневой с наклонным диском

Роторный редуктор ZAX200 представляет собой высокомоментный планетарный механизм поворота, разработанный для интенсивной эксплуатации в составе тяжёлой строительной и горнодобывающей техники. Данная модель относится к классу компактных, но при этом исключительно мощных узлов, способных выдерживать значительные радиальные и осевые нагрузки за счёт усиленного роликового подшипникового узла выходного вала.

Конструктивно редуктор выполнен по трёхступенчатой планетарной схеме, что обеспечивает высокий КПД (до 96%) и плавность передачи крутящего момента даже при резких изменениях нагрузки. Корпус изготовлен из высокопрочного чугуна с шаровидным графитом (ВЧШГ), что гарантирует устойчивость к вибрациям и ударным воздействиям. Все внутренние шестерни проходят цементацию и шлифовку, благодаря чему ресурс работы узла достигает 10 000 моточасов до первого капитального ремонта.

Особое внимание в ZAX200 уделено системе уплотнений: используются двойные каркасные сальники с пылезащитными манжетами, что предотвращает попадание абразивной пыли и влаги даже при работе в карьерах и заболоченной местности. Редуктор оснащён встроенным клапаном сброса давления для защиты от гидроударов и магнитной пробкой для сбора металлической стружки в процессе обкатки.

Благодаря модульной конструкции, ZAX200 легко адаптируется под различные типы гидромоторов и тормозных систем. Узел имеет низкий уровень шума (не более 78 дБ) и не требует специального обслуживания, кроме регулярной замены масла (объём картера — 12 литров) каждые 1000 моточасов. Данная модель оптимальна для техники, работающей в циклическом режиме с частыми реверсами, благодаря увеличенной площади подшипников скольжения сателлитов.

Совместимость: Роторный редуктор ZAX200 устанавливается на экскаваторы-погрузчики JCB 3CX, JCB 4CX, Case 580N, Case 590SN, John Deere 310K, Hitachi ZX200, Komatsu PC200, Volvo EC210, Doosan DX210, гусеничные бульдозеры Shantui SD16, SD22, погрузчики XCMG LW500K, LiuGong CLG855, грейдеры Caterpillar 14H и автогрейдеры ДЗ-180, а также на крановые установки и лесозаготовительные харвестеры Ponsse и John Deere серий G и E
