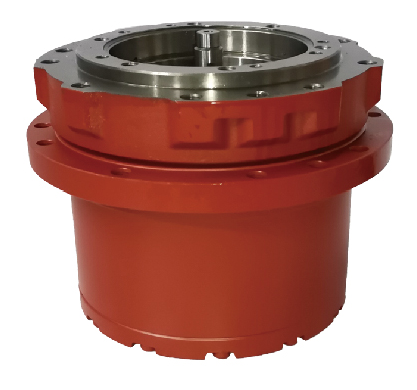

Роторный редуктор SWE70

Максимальное рабочее давление: 350 бар (34,5 МПа);

Оптимальный расход масла: 120–160 л/мин;

Максимальный расход (кратковременный): до 200 л/мин;

Встроенный гидравлический мотор-редуктор с тормозом многодискового типа (стояночный тормоз с пружинным замыканием и гидроразмыканием);

Тип соединения: SAE-фланцы (стандарт J518) или резьбовые порты BSPP по запросу;

Номинальная частота вращения на входе: до 2500 об/мин.

Роторный редуктор SWE70 представляет собой высокомоментный героторный (роторно-гипоидный) привод, спроектированный для работы в экстремальных условиях строительных и горных машин. В основе его конструкции лежит планетарная передача внутреннего зацепления с уникальной циклоидной кинематикой, что обеспечивает низкую пульсацию крутящего момента даже на самых малых скоростях вращения выходного вала. Благодаря этому редуктор демонстрирует выдающуюся плавность хода при повороте платформы или вращении ходового колеса, что критически важно для точного позиционирования тяжёлой стрелы.

Корпус редуктора выполнен из высокопрочного чугуна с шаровидным графитом (GGG-40), что гарантирует устойчивость к ударным нагрузкам и вибрациям. Все внутренние шестерни изготовлены из цементированной и закалённой стали с последующим шлифованием профиля зуба (класс точности — DIN 5). Уплотнения валов — двойные каркасные сальники с пылезащитной манжетой, устойчивые к воздействию абразивной пыли и перепадам температур от -40°C до +110°C. Встроенный гидравлический тормоз имеет ресурс 5000 циклов «замыкание-размыкание» без потери герметичности.

Особая конструкция подшипникового узла выходного вала позволяет воспринимать не только радиальные, но и значительные осевые нагрузки (до 250 кН), что делает редуктор незаменимым для применений с навесным оборудованием или в условиях косогора. Привод имеет встроенную систему циркуляционной смазки: масляная ванна объёмом 5,2 литра обеспечивает смазывание всех пар трения в течение всего межсервисного интервала (рекомендуемая замена масла — каждые 1000 моточасов). Коррозионная защита корпуса — двухслойное порошковое покрытие толщиной 80 мкм с катодной грунтовкой (стойкость к солевому туману — 480 часов по ASTM B117). Редуктор сертифицирован по стандартам ISO 9001 и имеет степень защиты IP66. По желанию заказчика комплектуется датчиком температуры масла и магнитной пробкой для сбора металлической стружки.

Совместимость (типы, модели, марки): SWE70 устанавливается на экскаваторы-погрузчики JCB 3CX, 4CX, Case 580N, 590SN, Caterpillar 432F, 434F, John Deere 310L, 410L, бульдозеры Shantui SD16, SD22, Liugong CLG816, погрузчики с бортовым поворотом Bobcat S770, T870, грейдеры Caterpillar 140H, 140M, экскаваторы Hitachi ZX70, ZX130, Volvo EC75D, EC140
