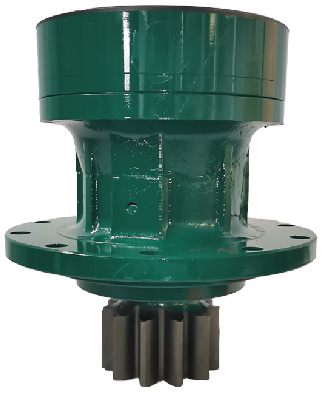

Роторный редуктор SK135

Максимальный выходной крутящий момент: 135 000 Н·м (135 кН·м) при пиковых нагрузках; номинальный рабочий крутящий момент составляет 115 000 Н·м.

Гидравлические параметры:

Максимальное рабочее давление в гидросистеме – 350 бар (35 МПа);

Рекомендуемый номинальный расход гидравлической жидкости – от 180 до 220 л/мин;

Диапазон регулировки давления срабатывания предохранительного клапана – 280–350 бар;

Эффективность гидромотора (общий КПД) – не менее 92%;

Рабочий объем гидромотора – 1600 см³/об;

Тип гидравлического соединения – фланцевое (SAE или ISO 6162) с возможностью подключения под стандартные гидролинии высокого давления.

Роторный редуктор SK135 представляет собой высокомоментный планетарный механизм поворота, предназначенный для установки на тяжелую строительную и горнодобывающую технику. Конструкция выполнена по двухступенчатой планетарной схеме с герметичным чугунным корпусом повышенной жесткости, что обеспечивает минимальные деформации даже при длительных динамических нагрузках. Первая ступень редуктора оснащена прямыми цилиндрическими шестернями с азотированной поверхностью (твердость HRC 58–62), вторая ступень использует косозубые сателлиты для снижения шума и увеличения пятна контакта.

Особенность модели SK135 – встроенный многообразие гидравлический дисковый тормоз «мокрого» типа с пружинным замыканием и гидравлическим растормаживанием, что исключает самопроизвольный поворот платформы при отключении гидропотока. Тормозной момент составляет не менее 85 000 Н·м, время срабатывания – 0,15–0,2 с. Редуктор оснащен усиленным роликовым упорно-радиальным подшипником с интегрированным зубчатым венцом (внутреннее зацепление), что позволяет воспринимать не только вращающий момент, но и значительные опрокидывающие нагрузки до 400 кН·м. Уплотнения валов выполнены по двойному лабиринтно-манжетному типу с защитой от абразивной пыли (класс IP66 по пылевлагозащите).

Смазка – комбинированная: принудительная масляная ванна для планетарных передач и автономная консистентная смазка для опорного подшипника (замена каждые 1000 моточасов). Редуктор адаптирован к работе в диапазоне температур от –40°C до +60°C за счет использования низкотемпературного синтетического масла SAE 10W-40. Встроенный датчик температуры и опциональный магнитный пробка для контроля износа стружки облегчают мониторинг состояния агрегата. SK135 характеризуется низким уровнем вибрации (до 2,8 м/с²) и соответствует стандартам ISO 6682 и EN 474 по требованиям к узлам поворота экскаваторов.

Совместимость: SK135 устанавливается на гусеничные экскаваторы класса 20–30 тонн (Caterpillar 320D/323, Komatsu PC200-8/PC220, Hitachi ZX210, Volvo EC220, Doosan DX225), экскаваторы-погрузчики с усиленной поворотной платформой (JCB 3CX/4CX, Case 580T, New Holland B110), колёсные погрузчики среднего класса (Cat 950H, Komatsu WA380, Volvo L180), бульдозеры с гидравлическим управлением отвалом (D6T, Komatsu D65) и автогрейдеры с поворотным отвалом (Cat 140H, Gradall XL 5100).
