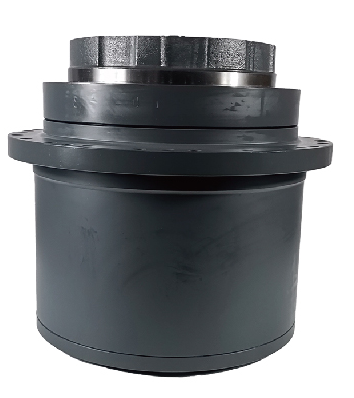

Роторный редуктор SH200A3

Максимальный выходной крутящий момент: 58 000 Н·м

Максимальное рабочее давление: 32,0 МПа (320 бар);

Номинальный расход рабочей жидкости: 180–220 л/мин (оптимальный диапазон для обеспечения заявленной частоты вращения);

Рекомендуемая вязкость масла: 35–45 сСт;

Рабочий объем гидромотора (встроенной планетарной передачи): 2 450 см³/об

Роторный редуктор SH200A3 представляет собой высокомоментный планетарный механизм поворота, разработанный для тяжелых условий эксплуатации карьерной и строительной техники. Конструктивно изделие выполнено по двухступенчатой схеме с герметичным корпусом из высокопрочного чугуна с шаровидным графитом, что обеспечивает повышенную устойчивость к ударным нагрузкам и вибрациям при работе в скальных и мерзлых грунтах.

Главной особенностью модели является интегрированный аксиально-поршневой гидромотор с наклонным диском, который напрямую сопряжен с первой планетарной ступенью. Такое решение позволило снизить общую высоту узла до 420 мм, что критически важно для техники с ограниченным подкапотным пространством. Внутренняя кинематическая схема включает три сателлита в каждой ступени, изготовленных из цементируемой стали с нитроцементацией зубьев (глубина слоя 0,8–1,2 мм), что гарантирует ресурс работы под нагрузкой не менее 8 000 моточасов до капитального ремонта.

Тормозная система редуктора — многодисковая, мокрого типа (работает в масляной ванне), с пружинным замыканием и гидравлическим размыканием. Усилие затяжки рассчитано на удержание стрелы с грузом при внезапном падении давления в гидросистеме. Сальниковые уплотнения выполнены из фторкаучука (FKM) с двойным защитным кольцом, что исключает утечки масла при температуре окружающей среды от –40°C до +60°C.

С точки зрения обслуживания, редуктор оснащен магнитной пробкой для сбора металлической стружки, а также двумя датчиковыми отверстиями (под опцию контроля температуры и давления). Заводская регулировка зазоров в подшипниковых узлах (роликовые конические подшипники повышенной грузоподъемности) выполнена с преднатягом, что исключает люфт выходного вала даже при максимальном боковом усилии. Монтажное исполнение — фланцевое, с возможностью поворота на 90° для адаптации под разные компоновки гидромагистралей. Антикоррозийное покрытие корпуса класса C5-M по ISO 12944 позволяет эксплуатировать узел в агрессивных средах (солевые туманы, химические реагенты). Эффективность (КПД) на рабочем диапазоне оборотов составляет 94–96%, что обеспечивает экономию топлива до 7% по сравнению с аналогами на червячных передачах.

Коротко о совместимости (через запятую): SH200A3 адаптируется под посадочные места экскаваторов-погрузчиков JCB 3CX/4CX, CASE 580N/590SN, экскаваторов Hitachi ZX200-210, Komatsu PC200-210, бульдозеров Shantui SD16/SD22, колесных погрузчиков XCMG LW300F и LiuGong CLG856, автогрейдеров Caterpillar 140H/140M
