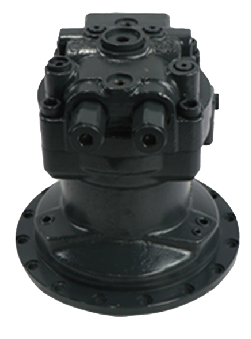

Роторный редуктор SH200 (SG08-13T)

Модель: SH200 (SG08-13T)

Максимальный выходной крутящий момент: 13 000 Н·м (при пиковых нагрузках до 15 500 Н·м)

Гидравлические параметры:

Максимальное рабочее давление: 21 МПа (210 бар)

Номинальный расход масла: 80–120 л/мин

Рекомендуемая вязкость рабочей жидкости: 32–46 cSt при 40°C

Тип гидромотора (в составе): аксиально-поршневой, регулируемый

Описание:

Роторный редуктор SH200 (индекс SG08-13T) представляет собой компактный высокомоментный гидравлический механизм поворотного типа, предназначенный для установки в качестве привода роторных рабочих органов (фрез, буробойных установок, снегоротаторов, косилок-мульчеров) на навесное оборудование строительной и коммунальной техники. Конструктивно редуктор выполнен по двухступенчатой планетарной схеме с герметичным корпусом из высокопрочного чугуна с шаровидным графитом (ВЧШГ), что обеспечивает высокую устойчивость к ударным нагрузкам и знакопеременным циклам нагружения.

Входной вал интегрирован с гидромотором через шлицевое соединение, что исключает люфты и повышает КПД передачи до 94–96%. Выходной фланец оснащен посадочным местом под быстроразъемное крепление рабочих инструментов (стандарт ISO или SAE). Особенностью модели является усиленный подшипниковый узел выходного вала — используются роликовые конические подшипники класса точности P6, что позволяет выдерживать значительные радиальные нагрузки (до 25 кН) без деформации корпуса. Система смазки — комбинированная: масляный картер с принудительным разбрызгиванием и автономным фильтрующим элементом тонкой очистки (заменяемый картридж), что гарантирует ресурс работы не менее 8000 моточасов при своевременном ТО.

Уплотнения валов — двойные каркасные манжеты с пылезащитными буртиками (материал — фторкаучук FKM), устойчивые к температурам от -40°C до +120°C. Гидравлическая часть оснащена встроенным предохранительным клапаном на линии высокого давления (настроен на 22,5 МПа) и демпферным дросселем для плавного пуска, исключающего гидроудары. Корпус имеет антикоррозионное покрытие (эпоксидная грунтовка + полиуретановая эмаль, толщина 120 мкм), что обеспечивает стойкость к абразивному износу и воздействию химических реагентов. Редуктор поставляется с набором переходных плит под различные типы навески, что делает его универсальным решением для машин массой от 12 до 20 тонн. Габаритные размеры в сборе не превышают 420×380×280 мм, что позволяет монтировать его в стесненных подрамниках. Опционально доступна комплектация с датчиком температуры масла и частотомером выходного вала.

Совместимость:
Экскаваторы-погрузчики JCB 3CX/4CX, Case 580/590, Caterpillar 428/432, Komatsu WB93/97, бульдозеры Shantui SD16/SD22, фронтальные погрузчики XCMG LW300/500, LiuGong CLG835/855, грейдеры Caterpillar 120/140, экскаваторы Hitachi ZX120/ZX200, Doosan DX140/DX225, Hyundai R130/R210
