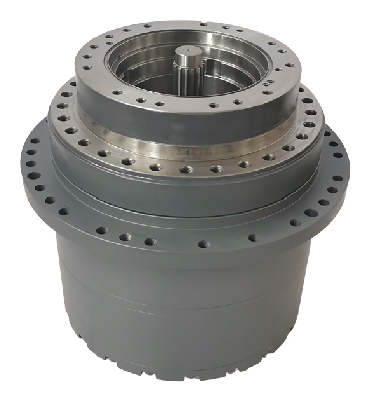

Роторный редуктор R225–9

Роторный редуктор R225–9 представляет собой высокомоментный планетарный механизм поворота, разработанный для установки на тяжелую дорожно-строительную и горнодобывающую технику, работающую в условиях высоких динамических и ударных нагрузок. Редуктор выполнен по двухступенчатой планетарной схеме с герметичным корпусом из высокопрочной легированной стали, что обеспечивает исключительную жесткость конструкции и устойчивость к деформациям при боковых усилиях.

В основе силовой передачи лежит многорядный роликовый подшипниковый узел качения, интегрированный непосредственно в корпус редуктора. Такая компоновка позволяет воспринимать не только крутящий момент, но и значительные осевые и радиальные нагрузки от массы поворотной платформы и рабочего оборудования, что критически важно для экскаваторов с длинной стрелой и бульдозеров с тяжелыми отвалами.

Система смазки — комбинированная: принудительная циркуляция масла через внутренний насосный канал в сочетании с масляным туманом для подшипниковых опор. Все уплотнения валов выполнены по типу двойных каркасных сальников с лабиринтными кольцами, что гарантирует защиту от попадания абразивной пыли, воды и грязи даже при полном погружении нижней части редуктора в траншею или шлам. Корпус редуктора оснащен дренажными и контрольными отверстиями для обслуживания, а также имеет усиленные проушины для строповки при монтаже.

Термическая обработка шестерен — цементация с закалкой токами высокой частоты до твердости 58–62 HRC, с последующим шлифованием профиля зуба, что снижает шум и вибрации на всех режимах работы. Редуктор адаптирован для работы при температурах окружающей среды от –40 °C до +50 °C, с возможностью установки подогревателя масла в зимний период.

Основное преимущество R225–9 — его ремонтопригодность: модульная конструкция позволяет заменять планетарные блоки и подшипники без демонтажа всего узла с машины, что сокращает время простоя техники. Ресурс до первого капитального ремонта — не менее 10 000 моточасов.

Совместимость: роторный редуктор R225–9 штатно устанавливается на гусеничные экскаваторы класса 25–35 тонн (Caterpillar 330, 336, Komatsu PC300, PC350, Hitachi ZX330, ZX350, Volvo EC300, EC350, Doosan DX300, DX340), на колесные экскаваторы (Liebherr A922, A924, JCB JS330W), на тяжелые бульдозеры (Caterpillar D8, D9, Komatsu D375A, Liebherr PR 764), на фронтальные погрузчики особо тяжелого класса (Caterpillar 980, 988, Komatsu WA600, WA700), а также на самоходные грейдеры массой свыше 20 тонн (Caterpillar 24M, Volvo G990) и на роторные траншейные экскаваторы (Trencor, Vermeer T1255, T1655)
