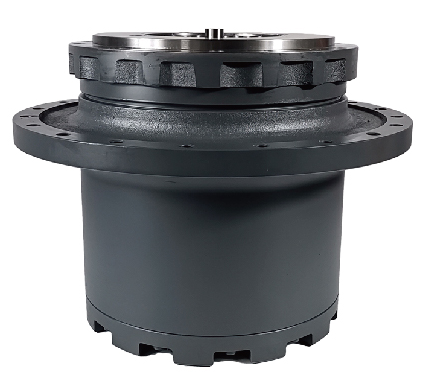

Роторный редуктор PC200–7

Максимальный выходной крутящий момент: 62 000 Н·м (при нормативных оборотах двигателя и максимальном давлении в гидросистеме)

Гидравлические параметры:

Максимальное рабочее давление в гидросистеме привода хода: 34.3 МПа (350 кгс/см²)

Номинальный расход гидромотора (для модели AP2D25): 2×124 л/мин

Роторный редуктор PC200–7 представляет собой высоконагруженный планетарный механизм конечной передачи (ходовой редуктор), разработанный специально для тяжелых условий эксплуатации горнодобывающей и строительной техники. Данная модель является прямым аналогом оригинального узла хода для экскаваторов серии Dash-7, обеспечивая передачу крутящего момента от аксиально-поршневого гидромотора непосредственно на ведущую звездочку гусеничной тележки.

Конструктивно редуктор выполнен по двухступенчатой планетарной схеме с использованием прямозубых шестерен повышенной твердости. Первая ступень включает водило с сателлитами, установленными на игольчатых подшипниках, что позволяет выдерживать пиковые ударные нагрузки при вращении гусениц в условиях скалистого грунта. Вторая ступень (финальная) интегрирована непосредственно в стакан бортового редуктора и фиксируется на корпусе с помощью высокопрочного шлицевого соединения. Герметичность узла обеспечивается двойным каркасным уплотнением (сальником) со стороны гусеничного вала и резиновым кольцом квадратного сечения (O-Ring) по разъему корпуса, что предотвращает вытекание трансмиссионного масла класса API GL-5 вязкостью SAE 85W-140.

Особенностью модификации PC200–7 является усиленная конструкция корпуса из чугуна с шаровидным графитом, устойчивого к растрескиванию при низких температурах, а также точное термообработанное шлицевое отверстие под вал гидромотора. Заявленный выходной крутящий момент в 62 000 Н·м обеспечивает уверенное преодоление сопротивления грунта до 37 кН на гусеничной ленте. Внутренняя полость редуктора рассчитана на заливку 6.8 литров смазки с жестким контролем уровня, при этом давление внутри корпуса регулируется через сапун (дыхательный клапан), предотвращающий выдавливание уплотнений при нагреве масла в процессе интенсивной работы. В отличие от более ранних версий, в этой модели увеличено межосевое расстояние в планетарном блоке, что позволило на 15% повысить ресурс подшипников качения до 5000 моточасов при соблюдении регламента технического обслуживания. Редуктор полностью взаимозаменяем с оригинальным узлом по посадочным размерам фланца (крепление к раме через 12 болтов M16), что делает его оптимальным выбором для капитального ремонта ходовой части без доработки посадочных мест.

Совместимость:
Роторный редуктор PC200–7 устанавливается на гусеничные экскаваторы Komatsu PC200-7, PC210-7, PC220-7, PC200LC-7, а также на аналогичные модели экскаваторов-погрузчиков с массой до 22 тонн, кроме того, подходит для гусеничных бульдозеров Komatsu D65EX-15 и D85ESS-2 при использовании переходных фланцев, совместим с кранами-трубоукладчиками Komatsu D355C
