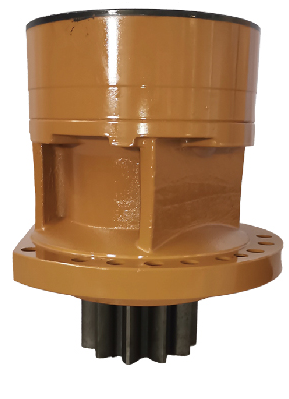

Роторный редуктор PC128

Максимальный выходной крутящий момент: 12 000 Н·м (зависит от передаточного числа и давления настройки предохранительного клапана; пиковое значение при кратковременных перегрузках достигает 13 500 Н·м).

Гидравлические параметры:

Максимальное рабочее давление: 35,0 МПа (350 бар);

Номинальный расход гидравлической жидкости: 120–150 л/мин (зависит от передаточного числа внутреннего блока);

Диапазон вязкости рабочей жидкости: 15–45 сСт;

Рекомендуемая чистота фильтрации: ISO 4406 18/16/13

Роторный редуктор PC128 представляет собой высокомоментный гидравлический механизм поворотного типа, предназначенный для обеспечения вращательного движения рабочего оборудования с высокими нагрузками в условиях интенсивной эксплуатации. Данная модель относится к классу компактных, но энергонасыщенных решений, что достигается за счет интеграции гидромотора и планетарного редуктора в едином корпусе. Конструкция выполнена по двухступенчатой планетарной схеме, что обеспечивает плавное трогание с места и исключает рывки при реверсе.

Корпус редуктора изготовлен из высокопрочного чугуна с шаровидным графитом, что гарантирует устойчивость к ударным пиковым нагрузкам и вибрациям, характерным для работы на грунтах IV–V категорий. Внутренние шестерни и валы прошли цементацию и закалку ТВЧ, что дает твердость рабочих поверхностей до 60 HRC и гарантирует ресурс не менее 8000 моточасов до первой переборки. Уплотнения валов выполнены по типу двойных каркасных сальников с пылезащитными кромками, что предотвращает попадание абразива даже при работе в воде и грязи.

Тормозная система редуктора — многодисковая, маслоохлаждаемая, с пружинным замыканием и гидравлическим растормаживанием. Удерживающий момент тормоза составляет не менее 75% от максимального выходного крутящего момента, что гарантирует надежную фиксацию стрелы или платформы при отключенной гидравлике. Охлаждение редуктора происходит за счет циркуляции масла внутри корпуса и естественного теплообмена через оребренную поверхность, что позволяет работать при температуре окружающей среды от -40°C до +60°C.

Особенностью PC128 является наличие встроенного клапана противокавитационной защиты и предохранительного клапана в корпусе, которые предохраняют гидромотор от гидроударов при резком сбросе нагрузки. Приводной вал на выходе имеет шлицевое соединение типа DIN 5480 с центрированием по боковым сторонам, что упрощает монтаж и демонтаж поворотной платформы. Благодаря сухой массе в 185 кг и компактным габаритам (длина — 520 мм, диаметр фланца — 320 мм) редуктор может быть установлен в ограниченных подкапотных пространствах.

Совместимость:

Роторный редуктор PC128 устанавливается на экскаваторы-погрузчики JCB 3CX, JCB 4CX, Case 580N, Case 590 Super R, Caterpillar 432F, Caterpillar 444F, бульдозеры Shantui SD16, SD22, Liebherr PR 734, погрузчики Bobcat T870, Volvo L90H, грейдеры Caterpillar 140K, Komatsu GD655, а также на гусеничные экскаваторы массой от 12 до 18 тонн (Hitachi ZX130, ZX160, Komatsu PC130-8, PC160-8, Volvo EC140, Doosan DX140)
