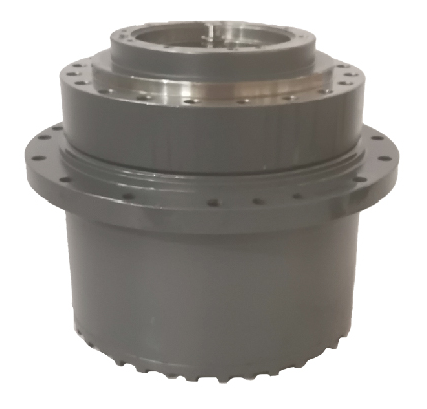

Роторный редуктор PC120-6

Максимальный выходной крутящий момент: 9800–10500 Н·м (зависит от модификации редуктора и передаточного числа; для модели с передаточным отношением i=20.4 пиковое значение достигает 10700 Н·м).

Гидравлические параметры:

Максимальное рабочее давление (на входе в мотор-редуктор): 34.3 МПа (350 кгс/см²);

Номинальный расход рабочей жидкости (масла): 80–95 л/мин;

Тип гидромотора: аксиально-поршневой, наклонный блок (чаще всего с рабочим объемом 45–55 см³/об);

Рабочая вязкость масла: 20–40 сСт;

Рекомендуемый класс чистоты фильтрации: ISO 4406 18/15

Роторный редуктор PC120-6 представляет собой высокомоментный планетарный механизм поворота или хода, интегрированный с гидромотором, предназначенный для установки на средние гидравлические экскаваторы массой 11–14 тонн. Данный агрегат выполнен по трёхступенчатой планетарной схеме, что обеспечивает плавное трогание с места и точное позиционирование рабочего органа даже при максимальных нагрузках на ковш. Корпус редуктора отлит из высокопрочного чугуна с шаровой графитом, что гарантирует устойчивость к ударным нагрузкам и вибрациям, возникающим при работе в тяжёлых грунтовых условиях (скальный грунт, мерзлота).

Внутренняя полость редуктора имеет принудительную циркуляционную смазку разбрызгиванием, что снижает износ шестерён и подшипников качения. Все зубчатые колёса изготовлены из цементированной стали 17CrNiMo6 с последующей шлифовкой профиля зуба (класс точности 6 по DIN 3962), что гарантирует ресурс работы не менее 8000 моточасов до первой капитальной разборки. Герметизация валов выполнена с использованием двойных каркасных сальников из нитрилового каучука с пылезащитной губой, что исключает утечку масла при давлении в корпусе до 0.5 атм и защищает подшипники от проникновения абразивной пыли.

Особенность данной модели — наличие встроенного дискового стояночного тормоза мокрого типа (многодискового, маслоохлаждаемого), который автоматически затягивается при падении давления в пилотной линии ниже 2.0 МПа. Это предотвращает самопроизвольное вращение платформы или гусеничной тележки на уклоне. Редуктор PC120-6 характеризуется низким уровнем шума (не более 78 дБ на расстоянии 1 м) благодаря оптимизированной геометрии эпициклического зацепления. Техническое обслуживание сводится к регулярной замене трансмиссионного масла (SAE 10W-30, объём заправки 4.2 л) каждые 1000 моточасов и контролю люфта выходного вала, который в исправном состоянии не должен превышать 0.4 мм. Благодаря унификации посадочных размеров (монтажный фланец с окружностью болтовых отверстий 6xM16) данный редуктор является прямым аналогом оригинальных узлов Komatsu и широко используется как в заводской сборке, так и в качестве контрактной замены для восстановления техники без переделки креплений и гидролиний.

Совместимость: Роторный редуктор PC120-6 устанавливается на гидравлические экскаваторы Komatsu PC120-6, PC130-6, PC150-5, а также на аналогичные модели Hitachi ZX120, EX120-2, Sumitomo SH120, Kobelco SK120, Caterpillar E120B, Hyundai R120, Daewoo Solar 130, Volvo EC140, Doosan DX140, экскаваторы-погрузчики JCB 3CX с адаптером, бульдозеры D31P, D37E (при монтаже на ходовую часть), гусеничные краны грузоподъёмностью до 15 т
