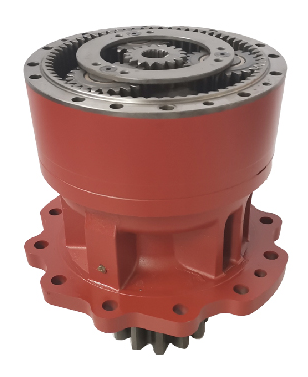

Роторный редуктор LG225

Максимальный выходной крутящий момент: 225 000 Н·м (номинальный); пиковый (кратковременный) — до 270 000 Н·м.

Гидравлические параметры:

Максимальное рабочее давление в гидросистеме — 350 бар;

Максимальный расход рабочей жидкости — до 280 л/мин;

Рекомендуемый диапазон вязкости масла — 32–68 сСт;

Роторный редуктор LG225 представляет собой высокомощное гидравлическое передаточное устройство, разработанное для установки на тяжелую дорожно-строительную и горнодобывающую технику. Данная модель относится к классу планетарных редукторов с интегрированным гидромотором, что обеспечивает компактность конструкции и высокую удельную мощность на единицу массы. Устройство предназначено для обеспечения вращения рабочих органов с высоким крутящим моментом при относительно невысокой скорости вращения, что критически важно при бурении, фрезеровании, рыхлении мерзлых грунтов и вращении роторных ковшей.

Конструкция редуктора LG225 выполнена по соосной схеме с многоступенчатой планетарной передачей, что гарантирует равномерное распределение нагрузки на зубчатые венцы и подшипниковые узлы. Корпус отлит из высокопрочного чугуна с шаровидным графитом, что обеспечивает устойчивость к ударным нагрузкам и вибрациям, возникающим в процессе эксплуатации на скальных и полускальных грунтах. Все внутренние компоненты — шестерни, валы и сателлиты — проходят цементацию и закалку ТВЧ до твердости 58–62 HRC, что кратно увеличивает ресурс работы до капитального ремонта (заявленный ресурс — не менее 8000 моточасов в тяжелых условиях).

Особое внимание в LG225 уделено системе уплотнений. Применен двойной лабиринтный комплекс в сочетании с высокотемпературными полиуретановыми манжетами, что исключает попадание абразивных частиц и влаги внутрь масляной ванны даже при полном погружении редуктора в воду или глинистую суспензию. Встроенная система автоматической смазки под давлением обеспечивает постоянную подачу масла ко всем трущимся парам независимо от угла наклона редуктора, что особенно важно при работе на косогорах и в траншеях.

Гидравлическая часть оптимизирована для работы с открытыми и закрытыми гидросистемами. Благодаря низкому падению давления на распределителе (менее 2,5 бар) КПД редуктора достигает 94%, что снижает общий расход топлива машины на 6–8% по сравнению с аналогами предыдущего поколения. Термостатический клапан встроен в дренажную линию, автоматически корректируя поток масла при нагреве свыше 85°C. Монтажные размеры полностью стандартизированы: посадочный диаметр фланца — 420 мм, крепежный круг — 6 отверстий под шпильки М24, что делает LG225 прямым «болт-он» решением для модернизации.

Редуктор оснащен опциональным датчиком контроля оборотов и температуры на выходном валу, что позволяет интегрировать его в системы телеметрии и предиктивной диагностики машины. В базовой версии предусмотрен демпферный механизм для гашения реактивных моментов при резких реверсах. Рабочий температурный диапазон — от -40 до +50 °C, что подтверждено испытаниями в условиях арктического и пустынного климата.

Совместимость (коротко):
Устанавливается на роторные траншейные экскаваторы ЭТР-254, ЭТР-306, буровые установки СБУ-100, дорожные фрезы Wirtgen W 220 и W 250, роторные снегопогрузчики ШРС-2, грейдеры-элеваторы ДЗ-180, а также на импортные модели колесных и гусеничных экскаваторов Komatsu PC400-HD, Caterpillar 336F, Hitachi ZX470, тракторы-бульдозеры Т-170, Т-330 и карьерные погрузчики LIEBHERR L 566.
