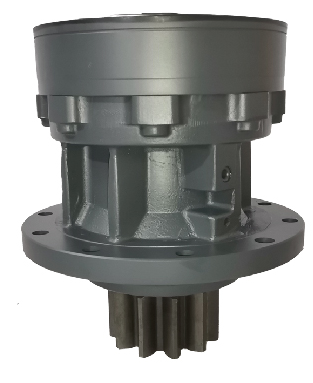

Роторный редуктор HD400

Максимальный выходной крутящий момент: 400 000 Н·м (номинальный); пиковый (кратковременный) — до 440 000 Н·м

Гидравлические параметры:

Максимальное рабочее давление — 35 МПа (350 бар);

Номинальный расход гидравлической жидкости — 180–220 л/мин;

Рекомендуемая вязкость масла — 32–46 cSt при 40°C;

Степень фильтрации — не менее 25 мкм

Роторный редуктор HD400 представляет собой высокомоментный гидравлический механизм планетарного типа, предназначенный для установки на поворотные платформы тяжелой строительной и горнодобывающей техники. Данная модель разработана для работы в условиях интенсивных динамических нагрузок и обеспечивает стабильное вращение рабочего органа даже при низких оборотах входного вала.

Конструкция редуктора выполнена по трехступенчатой планетарной схеме с использованием высокоточных шевронных зубчатых колес, что гарантирует равномерное распределение нагрузки между сателлитами и значительно снижает уровень шума и вибрации. Благодаря увеличенному межосевому расстоянию и применению азотированных сталей для изготовления шестерен, достигнут высокий ресурс работы подшипниковых узлов — не менее 10 000 моточасов до первого капитального ремонта.

Корпус редуктора изготовлен из высокопрочного чугуна с шаровидным графитом (ВЧШГ), что обеспечивает повышенную жесткость конструкции и устойчивость к деформациям при резких перепадах крутящего момента. Торцевое уплотнение выходного вала выполнено по системе двойного лабиринта с резиновой армированной манжетой, устойчивой к абразивному износу, что критически важно при работе в запыленной среде (карьеры, угольные разрезы).

Гидравлическая часть редуктора включает встроенный противодренажный клапан для предотвращения кавитации на режимах торможения, а также систему смазки с принудительной подачей масла к опорам планетарных передач. Встроенный тормоз-дроссель обеспечивает плавное замедление поворотной платформы без рывков, что повышает точность позиционирования ковша или отвала. Термостабильный диапазон работы составляет от –40°C до +60°C, что позволяет эксплуатировать агрегат в районах с суровым климатом без потери эффективности. Особое внимание уделено стойкости уплотнительных элементов к агрессивным гидравлическим жидкостям на основе полигликолей и сложных эфиров. Редуктор укомплектован быстросъемными гидролиниями с фланцевыми соединениями ISO 6162, что упрощает монтаж и демонтаж. Встроенный датчик температуры масла и опциональный датчик вибрации позволяют интегрировать редуктор в систему предиктивной диагностики машин, значительно сокращая простои благодаря своевременному предупреждению неисправностей.

Совместимость: экскаваторы-погрузчики JCB 3CX/4CX, Caterpillar 432F/434F, Komatsu WB97; бульдозеры Liebherr PR 736, Shantui SD32; фронтальные погрузчики Volvo L220H, XCMG LW800K, LiuGong 890H; автогрейдеры Caterpillar 140M, AMMCO 830; гусеничные экскаваторы Hitachi ZX470, Komatsu PC400, SANY SY500H, Liebherr R 944
