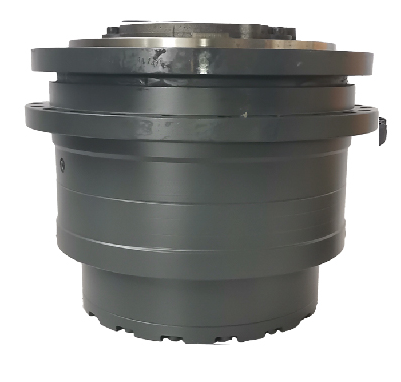

Роторный редуктор HD1430

Максимальный выходной крутящий момент: 145 000 Н·м (при пиковых нагрузках до 160 000 Н·м в зависимости от коэффициента использования)

Гидравлические параметры:

Максимальный рабочий расход масла: 320 л/мин

Номинальное рабочее давление: 350 бар (35 МПа)

Максимальное пиковое давление (настройка предохранительного клапана): 400 бар (40 МПа)

Рекомендуемая вязкость гидравлической жидкости: 32–68 сСт

Тип гидромотора: аксиально-поршневой с наклонным диском

Роторный редуктор HD1430 представляет собой высокомоментный гидравлический приводной механизм поворотного типа, разработанный для установки на тяжелую строительную и дорожную технику, испытывающую экстремальные боковые и осевые нагрузки. В основе конструкции лежит планетарная передача с двойным сателлитным рядом, которая обеспечивает исключительно плавную кинематику при старте под нагрузкой и позволяет эффективно распределять крутящий момент на рабочий орган даже при минимальных оборотах гидромотора.

Корпус редуктора изготовлен из высокопрочного чугуна с шаровидным графитом (ВЧШГ), что гарантирует жесткость конструкции и устойчивость к деформациям при динамических рывках. Внутренняя полость адаптирована под постоянно работающую систему циркуляционной смазки, а все уплотнительные элементы выполнены из полиуретановых и фторкаучуковых композитов, устойчивых к агрессивным гидравлическим средам и перепадам температур от -40°C до +80°C. Особое внимание уделено торцевой защите вала: редуктор оснащен многорядным лабиринтным уплотнением и дополнительной грязесъемной манжетой, что предотвращает проникновение абразивных частиц в зону подшипниковых узлов.

Встроенный дисковый стояночный тормоз с гидравлическим растормаживанием (опция) удерживает исполнительный механизм в статическом положении даже при внезапной потере давления в магистрали. HD1430 рассчитан на длительную непрерывную работу в режиме «циклическая нагрузка» с частотой пусков до 20 циклов в минуту. Ресурс подшипников качения (роликовых конических) по ГОСТ до первого капитального ремонта составляет не менее 12000 моточасов при соблюдении регламента замены фильтрующих элементов. Редуктор поставляется с готовыми посадочными фланцами под стандарты ISO 6162 и SAE J518, что существенно упрощает его интеграцию в гидросистему машины без дополнительного переходного оборудования.

Совместимость: HD1430 универсально адаптируется под тяжелые гусеничные и колесные экскаваторы (Hitachi ZX350–ZX470, Komatsu PC350–PC490, Caterpillar 336–349, Volvo EC350–EC480), экскаваторы-погрузчики (JCB 3CX/4CX, Case 580/590, New Holland B95B), бульдозеры (Caterpillar D6–D8, Komatsu D65–D85, Liebherr PR 736–766), колесные погрузчики (Liebherr L 566–586, Caterpillar 966–980, Volvo L180–L260) и автогрейдеры тяжелого класса (Caterpillar 14M–16M, Komatsu GD675–GD825, Aveling-Barford CHD)
