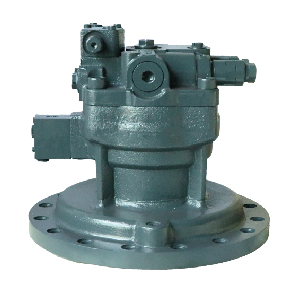

Роторный редуктор EC240

Модель: EC240

Максимальный выходной крутящий момент: 58 000 Н·м (при пиковом давлении 380 бар)

Гидравлические параметры:

Номинальное рабочее давление: 350 бар

Максимальное рабочее давление (кратковременное): 380 бар

Передаточное отношение (i): 24,5

Рабочий объем гидромотора (рекомендуемый): 240–280 см³/об

Максимальная входная частота вращения вала гидромотора: 2500 об/мин

Рекомендуемый поток масла: до 450 л/мин

Тип гидроаппаратуры: встроенный противовакуумный клапан и предохранительный клапан высокого давления (настройка под заказчика)

Описание:

Роторный редуктор EC240 представляет собой высокомоментный планетарный механизм поворотного типа, разработанный для установки на тяжелую строительную и карьерную технику. Данная модель является флагманским решением в линейке поворотных редукторов, обеспечивая выдающуюся надежность и долговечность в самых суровых условиях эксплуатации. Благодаря продуманной двухступенчатой планетарной схеме, EC240 демонстрирует идеальный баланс между компактностью и колоссальной несущей способностью, позволяя безопасно вращать рабочее оборудование массой до 25–28 тонн даже на уклонах до 30°.

Основой долговечности редуктора служит корпус из высокопрочного чугуна с шаровидным графитом (ВЧШГ), прошедший специальную термообработку. Внутренняя полость содержит усиленные роликовые подшипники качения, воспринимающие не только осевые, но и значительные радиальные нагрузки, возникающие при копании твердых грунтов. Зубчатая пара выполнена по технологии нитроцементации с финишным шлифованием профиля, что гарантирует класс точности не ниже DIN 6 и минимальный люфт на выходном валу (менее 0,5°). Встроенная система динамического торможения многодискового типа, работающая в масляной ванне, обеспечивает мгновенную фиксацию платформы при прекращении подачи масла, исключая самопроизвольный разворот стрелы.

Гидравлическая часть редуктора интегрирована в единый блок с сервоклапанами управления, что сокращает количество внешних шлангов и риск утечек. Адаптивный клапанный механизм автоматически регулирует скорость вращения в зависимости от сопротивления: на холостом ходу достигается максимальная скорость (до 6,5 об/мин на выходе), а под нагрузкой крутящий момент линейно возрастает до пиковых значений, предотвращая остановку ротора ("заклинивание"). Особое внимание уделено теплоотводу — увеличенная площадь оребрения картера и внутренние масляные каналы позволяют эффективно отводить тепло даже при интенсивной работе в закрытых карьерах (температура масла стабильно держится в пределах +80°C). Ресурс редуктора до первого капитального ремонта заявлен производителем на уровне 12 000 моточасов при регулярной замене масла (рекомендуется фирменная синтетика класса ISO VG 460).

Совместимость: EC240 устанавливается на экскаваторы-погрузчики JCB 3CX, 4CX, Case 580, 590, экскаваторы гусеничные Hitachi ZX240, ZX250, Kobelco SK240, SK250, Komatsu PC200, PC210, PC240, колесные экскаваторы Volvo EW240, EWR250, бульдозеры Caterpillar D6, D7, погрузчики с шарнирно-сочлененной рамой типа XCMG LW500, LiuGong CLG856, грейдеры Caterpillar 140H, 140K
