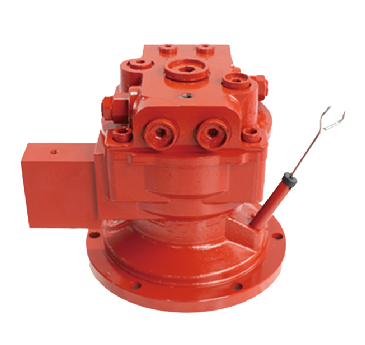

Роторный редуктор DH80(JMF43)

Модель: DH80 (JMF43)

Максимальный выходной крутящий момент: 80 000 Н·м (зависит от передаточного числа и рабочего давления, пиковое значение до 85 000 Н·м)

Номинальный рабочий расход: 80–120 л/мин

Максимальное рабочее давление: 30 МПа (300 бар)

Максимальное давление на стороне слива: 3,5 МПа (35 бар)

Рекомендуемая вязкость гидравлической жидкости: 20–40 сСт

Диапазон рабочей температуры жидкости: от -20°C до +80°C

Степень фильтрации: не хуже 25 мкм

Описание:

Роторный редуктор DH80 (также известный как JMF43) представляет собой высокомоментный гидравлический двигатель-редуктор планетарного типа, предназначенный для тяжелых условий эксплуатации в строительной и дорожной технике. Данная модель является прямым аналогом популярных узлов серии DH и отличается повышенной надежностью благодаря усиленному корпусу из высокопрочного чугуна с шариковым отбелом. Основой редуктора служит многоступенчатый планетарный механизм с зубчатыми колесами, прошедшими цементацию и шлифовку, что обеспечивает минимальный люфт и высокую устойчивость к ударным нагрузкам при вращении.

В конструкции применен роторный гидромотор с распределительным золотником гидравлического баланса, что гарантирует плавный пуск даже при полной нагрузке и исключает рывки при реверсировании. Уплотнения вала выполнены по двойному принципу (полиуретан + силиконовая крошка), что предотвращает выдавливание смазки при высоком противодавлении в сливной линии. Термообработка внутренних поверхностей цилиндра и закалка ТВЧ рабочих профилей позволяют редуктору выдерживать длительную работу в режиме «стоп-старт» без потери КПД, который сохраняется на уровне 92–94% даже при падении оборотов до 5 об/мин.

Особое внимание уделено системе смазки: встроенный масляный насос низкого давления обеспечивает принудительную подачу смазки к опорным подшипникам качения, что критично для работы в наклонных положениях (до 30°). Редуктор оснащен усиленным выходным валом с фланцем под стандартное крепление звездочки или барабана. Корпус имеет дренажные отверстия для отвода конденсата и защиту от кавитации. Благодаря модульной конструкции DH80 легко адаптируется под различные передаточные числа (от 18 до 125) заменой сателлитного блока, что делает его универсальным решением для гусеничных и колесных машин. Ресурс до первого капитального ремонта составляет не менее 8000 моточасов при соблюдении регламента замены фильтров каждые 500 часов.

Совместимость: Устанавливается на экскаваторы-погрузчики JCB 3CX/4CX, Case 580/590, Caterpillar 428/432, Komatsu WB93, John Deere 310/315, бульдозеры Shantui SD16, SD22, гусеничные экскаваторы Hitachi ZX120, ZX200, Kobelco SK130, SK200, Sumitomo SH120, колесные погрузчики XCMG ZL50G, LiuGong CLG856, грейдеры ДЗ-98, GD655
